O型圈/包氟O型圈/星型圈/Y型3

发布日期：2012-05-30 16:51:08　作者：众高密封科技

O型圈/星型圈工作压力/变形量之关系
Relationship between Working Pressure and Distortion Allowance of O Ring/X Ring

硬度（SHORE A）	硬度（IRHD）	使用范围 The scope of use
40+/-5	-	低压情况下须高度密封条件下使用 Use in low-pressure conditions must be high degree of sealing
50+/-5	-
60+/-5	63+/-5
70+/-5	73+/-5	一般情况下之密封 In general conditions
80+/-5	83+/-5	高压情况下之密封 In high pressure conditions
90+/-5	92+/-5	高压情况下之密封 In high pressure conditions

O型圈硬度/工作压力之关系
Relationship between Hardness and Working Pressure of O Ring

线径(MM)	间隙公差(MM)	压力(KG/CM²)	硬度 SHOREA	35 KG/CM²	70 KG/CM²	105 KG/CM²	140 KG/CM²	175 KG/CM²	210 KG/CM²	350 CK/CM²
1.78			70	0.15	0.10	0.05	-	-	-	-
			80	0.20	0.15	0.10	0.05	0.03	-	-
			90	0.25	0.20	0.13	0.10	0.08	0.05	0.03
2.62			70	0.18	0.13	0.08	-	-	-	-
			80	0.25	0.18	0.13	0.08	0.04	-	-
			90	0.30	0.25	0.18	0.13	0.10	0.08	0.04
3.53			70	0.20	0.15	0.10	-	-	-	-
			80	0.30	0.20	0.15	0.10	0.05	-	-
			90	0.40	0.30	0.20	0.15	0.13	0.10	0.05
5.34			70	0.25	0.18	0.13	-	-	-	-
			80	0.35	0.25	0.18	0.13	0.06
			90	0.45	0.35	0.25	0.18	0.15	0.13	0.06
7.00			70	0.30	0.20	0.15	-	-	-	-
			80	0.40	0.30	0.20	0.15	0.07	-	-
			90	0.50	0.40	0.30	0.20	0.18	0.15	0.07

星型圈部分
星型圈硬度/工作压力之关系
Relationship between Hardness and Working Pressure of X Ring

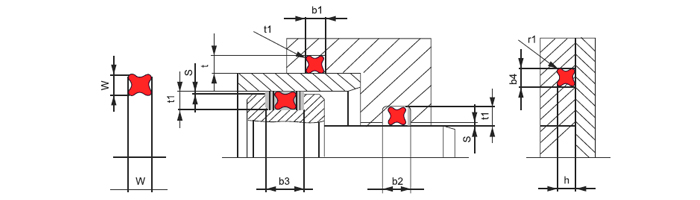

厚度	径向压缩量		沟槽尺寸					圆角半径	径向间隔
	动密封	静密封	沟槽深度		沟槽宽度
W	最大	最大	动密封	静密封	b1,b4+0.2	b2+0.2	b2+0.2	r1	S最大值
	最小	最小	t1+0.05	t/h+0.05
1.02	0.300	0.350	0.80	0.75	1.20	-	-	0.10	0.03
	0.115	0.165
1.27	0.330	0.430	1.00	0.90	1.40	-	-	0.10	0.03
	0.145	0.245
1.52	0.350	0.450	1.25	1.15	1.70	-	-	0.22	0.04
	0.165	0.265
1.78	0.360	0.460	1.50	1.40	2.00	3.40	4.80	0.22	0.05
	0.175	0.275
2.62	0.400	0.450	2.30	2.25	3.00	4.40	5.80	0.30	0.08
	0.215	0.265
3.53	0.430	0.530	3.20	3.10	4.00	5.40	6.80	0.40	0.08
	0.205	0.305
5.33	0.560	0.710	4.90	4.75	6.00	7.70	9.40	0.40	0.10
	0.250	0.400
7.00	0.700	0.950	6.40	6.20	8.00	10.50	13.00	0.60	0.10
	0.350	0.600
