格来圈/斯特封3

发布日期：2012-05-30 16:53:36　作者：众高密封科技

孔用斯特封 Glyd Ring/Step Seal
格来圈和斯特封在液压行业使用多年，主要应用于液压缸之密封系统，无论使用于活塞或活塞杆，均获得良好的评价。此类密封圈主要由二个元件所组成。格来圈为双作用密封，斯特封则为单作用密封圈。

特点：
●低磨擦阻力，无爬行现象；
●动、静态密封效果均相当良好；
●无粘滞现象；
●在有润滑和无润滑时性能均佳；

格来圈/斯特封3

●沟槽结构简单；
●耐高压，工作条件适应性强；
●规格多种选择，格来圈可适用于液压缸最大直径2500mm，而斯特封适用于在最大直径为1330mm之内的任何活塞和活塞杆。
介质：
适用于石油基液压油、环保安全液压油等（视O型圈材质）
应用范围：
可用于往复运动的柱塞和活塞杆，如压力机、挖掘机、冶金机械、装载机、化工机械等场合。
技术数据：
工作压力：最高70Mpa
运功速度：最大15m/s
工作温度：-30℃至120℃（丁腈橡胶O型圈）
-30℃至200℃（氟橡胶O型圈）

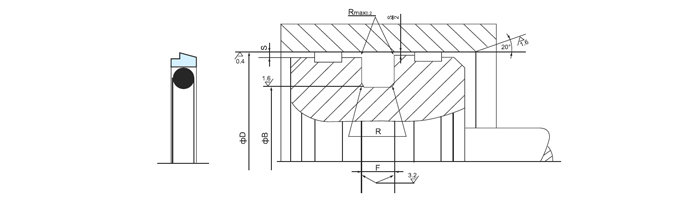

Cylinder diameter 缸筒直径ФDh9			Groove Inner Diameter 沟槽内径	Groove Width 沟槽宽度	Diameter clearance 径向间隙		S max Max Radius 最大半径**	O Ring Inner Diameter O型圈内径	O Ring Diameter O型圈线径
Overloading Series 重载系列	Standard Series 标准系列	Light load Series 轻载系列	Groove Inner Diameter 沟槽内径	Groove Width 沟槽宽度	Diameter clearance 径向间隙		S max Max Radius 最大半径**	O Ring Inner Diameter O型圈内径	O Ring Diameter O型圈线径
- -	-	-	ФB h9	F+0.2	0-20Mpa	20-40Mpa	R	-	-
-	8-16.9	17-26.9	D-4.9	2.2	0.6-0.4	0.4-0.3	0.3-0.5	ФB+0.1～0.2	1.78
-	17-26.9	27-59.9	D-7.3	3.2	0.8-0.5	0.5-0.3	0.5-0.8	ФB+0.2～0.3	2.62
17-26.9	27-59.9	60-199.9	D-10.7	4.2	0.8-0.5	0.5-0.4	0.8-1.2	ФB+0.3～0.4	3.53
27-59.9	60-199.9	200-255.9	D-15.1	6.3	1.0-0.6	0.6-0.4	1.2-1.5	ФB+0.4～0.5	5.33
60-199.9	200-255.9	256-669.9	D-20.5	8.1	1.0-0.6	0.6-0.4	1.5-2.0	ФB+0.5～0.6	7.00
200-255.9	256-669.9	670-999.9	D-24.0	8.1	1.2-0.7	0.7-0.5	1.5-2.0	ФB+0.5～0.6	7.00
256-669.9	670-999.9	-	D-27.3	9.5	1.4-0.8	0.8-0.6	2.0-3.0	ФB+0.6～0.7	8.40

孔用斯特封尺寸表 Size Table of Step Seal

Cylinder diameter 缸筒直径Dh9	Groove Inner Diameter 沟槽内径Bh9	Groove Width 沟槽宽度 F+0.2	Item NO. 型号	Cylinder diameter 缸筒直径Dh9	Groove Inner Diameter 沟槽内径Bh9	Groove Width 沟槽宽度F+0.2	Item NO. 型号
8	3.1	2.2	ZGD014-0080	70	54.9	6.3	ZGD014-0700
10	5.1	2.2	ZGD014-0100	75	59.9	6.3	ZGD014-0750
12	7.1	2.2	ZGD014-0120	76.2	61.1	6.3	ZGD014-0762
15	10.1	2.2	ZGD014-0150	80	64.9	6.3	ZGD014-0800
18	10.7	3.2	ZGD014-0180	82.5	67.4	6.3	ZGD014-0825
20	12.7	3.2	ZGD014-0200	85	69.9	6.3	ZGD014-0850
22	14.7	3.2	ZGD014-0220	89	73.9	6.3	ZGD014-0890
25	17.7	3.2	ZGD014-0250	90	74.9	6.3	ZGD014-0900
25.4	18.1	3.2	ZGD014-0254	95	79.9	6.3	ZGD014-0950
28	17.3	4.2	ZGD014-0280	100	84.9	6.3	ZGD014-1000
28.5	17.8	4.2	ZGD014-0285	101.6	86.5	6.3	ZGD014-1016
30	19.3	4.2	ZGD014-0300	105	89.9	6.3	ZGD014-1050
31.7	21.0	4.2	ZGD014-0317	110	94.9	6.3	ZGD014-1100
32	21.3	4.2	ZGD014-0320	114.3	99.2	6.3	ZGD014-1143
35	24.3	4.2	ZGD014-0350	115	99.9	6.3	ZGD014-1150
36	25.3	4.2	ZGD014-0360	120	104.9	6.3	ZGD014-1200
38	27.3	4.2	ZGD014-0380	125	109.9	6.3	ZGD014-1250
39	28.3	4.2	ZGD014-0390	127	111.9	6.3	ZGD014-1270
40	29.3	4.2	ZGD014-0400	130	114.9	6.3	ZGD014-1300
42	31.3	4.2	ZGD014-0420	132	116.9	6.3	ZGD014-1320
44.5	33.8	4.2	ZGD014-0445	133	117.9	6.3	ZGD014-1330
45	34.3	4.2	ZGD014-0450	135	119.9	6.3	ZGD014-1350
48	37.3	4.2	ZGD014-0480	140	124.9	6.3	ZGD014-1400
50	39.3	4.2	ZGD014-0500	145	129.9	6.3	ZGD014-1450
50.8	40.1	4.2	ZGD014-0508	150	134.9	6.3	ZGD014-1500
52	41.3	4.2	ZGD014-0520	154	138.9	6.3	ZGD014-1540
55	44.3	4.2	ZGD014-0550	155	139.9	6.3	ZGD014-1550
57.1	46.4	4.2	ZGD014-0571	160	144.9	6.3	ZGD014-1600
60	44.9	6.3	ZGD014-0600	165	149.9	6.3	ZGD014-1650
63	47.9	6.3	ZGD014-0630	170	154.9	6.3	ZGD014-1700
63.5	48.4	6.3	ZGD014-0635	175	159.9	6.3	ZGD014-1750
64	48.9	6.3	ZGD014-0640	180	164.9	6.3	ZGD014-1800
65	49.9	6.3	ZGD014-0650	190	174.9	6.3	ZGD014-1900
69.8	54.7	6.3	ZGD014-0698	200	179.5	8.1	ZGD014-2000

1 2 3 4
